ST마이크로일렉트로닉스(이하 ST)는 6개의 구성 가능한 하이사이드 및 로우사이드 출력과 2개의 하이사이드 출력을 갖춘 L9026 8채널 드라이버를 출시했다고 30일 밝혔다.

해당 드라이버는 다양한 컴팩트형 패키지로 제공돼 공간 제약이 있는 애플리케이션에서 유연하게 활용할 수 있는 솔루션을 지원한다. L9026은 컨트롤러 고장 시 림프 홈(Limp-Home) 모드를 지원하고 페일 세이프(Fail-Safe) 동작을 위한 2개의 추가 입력 핀을 통해 안전성과 신뢰성을 높여준다.



L9026은 차체 전자장치, 공조 및 연료 분사 시스템과 같은 장비에서 다중 릴레이, 솔레노이드, LED, 저항성 부하를 구동하며, 저항성, 용량성, 유도성 부하를 처리할 수 있다.



이 디바이스는 SPI 인터페이스와 함께 디바이스 구성은 물론, 내부 매핑과 PWM 동작을 저장하는 레지스터를 갖추고 있다. 림프 홈 모드는 외부 페일 세이프 핀과 OR 연산 레지스터 설정에 따라 활성화되며, 결함이나 공급 전압 부족 등이 감지된 후에도 두 개의 드라이버가 계속 동작하도록 한다.

L9026은 각 채널에 대한 첨단 진단 및 보호 기능을 갖추고 있으며, 안전 관련 애플리케이션에서 최대 ASIL-B까지 ISO 26262 시스템 레벨 인증을 달성하도록 지원한다. 개방 및 단락 회로, 과전류, 과열 보호 기능을 제공하며, SPI 인터페이스에서 실시간으로 진단 정보를 확인할 수 있다.



추가 기능으로서, 과도한 전원 공급 전류로부터 자동으로 보호하는 벌브-인러시 모드(Bulb-Inrush Mode)를 통해서 설계 유연성을 높이고, 시스템의 부품원가(BOM)를 절감할 수 있다. L9026은 배터리 전압이 3V까지 떨어지는 크랭킹 상태에서도 동작을 보장한다.

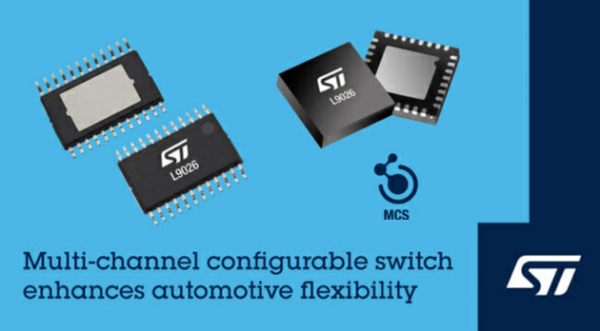

패키지는 HTSSOP를 비롯해 차량용으로 적합한 5mm x 5mm x 1mm 크기의 초소형 VFQFPN32 패키지로 제공된다.
